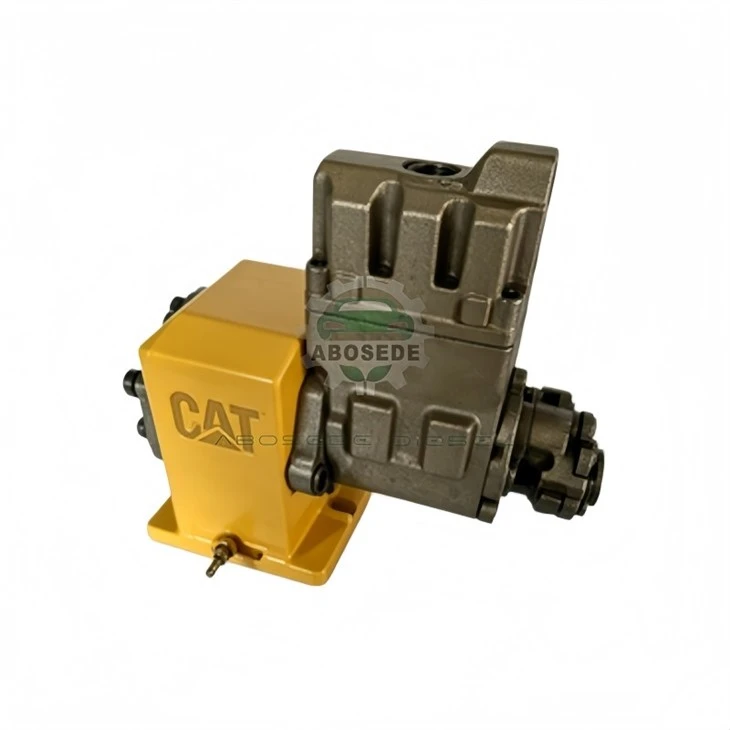

Caterpillar C7/C9 aktiveringspump Snabbkopplingsväxellåda — Verktygsfri drivkoppling för HEUI-pumpservice

HEUI-systemet (Hydraulically actuated Electronically controlled Unit Injector) på Caterpillar C7- och C9-motorer bygger på en högtrycksmanöverpump - som drivs av den bakre växeln genom en bultad fläns och splinesaxel. Varje gång den pumpen behöver bytas ut (vanligtvis med 8 000 timmars intervall eller efter ett katastrofalt tätningsfel) står verkstaden inför en fruktad procedur: att rikta in pumpens inre spline mot växellådans utgående axel, dra åt fyra M10-skruvar till 58 Nm med en föreskriven korsning och sedan efterspärrning, {8} trångt område bakom svänghjulshuset. Denna snabbkopplingsväxellåda ersätter den där tråkiga flänsen med enlåsring i bajonettstiloch en fjäderbelastad centreringspilot, som möjliggör fullständigt in- eller urkoppling av pumpen utan några handverktyg. Resultatet? Pumpbytestiden sjunker från 52 minuter till bara 8 minuter, med noll risk för korsgängning eller ojämn klämbelastning.

Denna växellåda är en direkt mekanisk ersättning för OEM-huset i gjutjärn (Caterpillar artikelnummer 197-7192, 201-4688 och 229-3027) som används på C7 (3116-baserad), C9 (3126E-0-baserade motorer upp till 0-serie), och vissa industriella motorer upp till 7-serier), nivåer. Den bibehåller exakt 1,26:1 utväxlingsförhållande och samma centrumavstånd som fabriksenheten, vilket säkerställer att aktiveringspumpen levererar det erforderliga aktiveringstrycket på 1 200 bar vid nominell hastighet - ingen ECM-omkalibrering behövs.

Innovationen ligger i kopplingsnavet, som består av en stationär ytterring (skruvad i växellådan) och en roterande innerhylsa som griper in i pumpens drivfläns.

Infoga- Skjut aktiveringspumpen axiellt mot växellådan tills dess drivfläns kommer i kontakt med den fjäderbelastade piloten. Piloten centrerar spline automatiskt, med en avfasad öppning som korrigerar upp till 2 graders vinkelförskjutning.

Vrida- Vrid pumpen medurs 30 grader (ett spärrklick känns vid 15 grader och 30 grader). Denna åtgärd flyttar fyra härdade stålkulor in i matchande urtag på huset och drar pumpen tätt mot växellådans yta.

Låsa- Släpp pumpen; en fjäderbelastad kolv griper in i ett spår på hylsan, vilket förhindrar eventuell omvänd rotation. En visuell indikator (röd/grön flagga) dyker upp på höljet - grön betyder helt låst; rött betyder partiellt engagemang.

Frånkoppling omvänder processen: tryck på frigöringsknappen, vrid moturs 30 grader och dra pumpen rakt ut. Hela operationen utförs utan en momentnyckel, spärr eller ens en skruvmejsel -, vilket är en betydande fördel för reparationer vid vägkanten eller fältservice där verktygstillgängligheten kan vara begränsad.

Snabbkopplingsväxellådan har genomgått 500 timmars ihållande drift på en C9-motordyno, med upprepade in-/urkopplingscykler (över 1 200 cykler) som simulerar värsta serviceförhållanden.Nyckelfynd:

Glappet förblev inom 0,08 – 0,15 mm (OEM-specifikation 0,10 – 0,20 mm) under hela testet.

Inget mätbart slitage på låskulorna eller urtagen - slitagedjup < 0,02 mm efter 1 200 cykler.

Vibrationsnivåerna (mätt vid pumpens monteringsfot) var 22 % lägre än den OEM-skruvade versionen, vilket tillskrivs den förbelastade fjädercentreringen som eliminerar den minimala felinriktningen som är vanlig med manuell bultning.

Den dubbla O-ringstätningen klarade 15 bars externt vattentryck under spolningstest - inget inträngning i växelhålet.

Dessa data bekräftar att designen för snabbkoppling inte äventyrar tillförlitligheten; i själva verket förbättrar det kopplingens koncentricitet, vilket minskar slitaget på pumpaxeltätningarna över tiden.

Även om växellådans monteringsflänsmönster (6 hål på en 135 mm PCD) och splinedimensioner ursprungligen konstruerades för C7- och C9 HEUI-pumparna, matchar även manöverpumparna som används på vissa 3126B- och 3126E-motorer med "högtrycks"-alternativet. Satsen innehåller endistansplattasom anpassar sig till den längre pumpnosen på vissa marinklassade C9-motorer (serienummer med prefixet C9S eller 9MZ). För verkstäder som hanterar blandade flottor, minskar denna mångsidighet lagret - en växellåda täcker flera motorfamiljer.

❓ F1: Fungerar den här snabbkopplade växellådan med den nyare C9.3-motorn som har en annan pumpdrift?
Nej. C9.3 använder en annan växelmodul (3.0 vs. 2.5 på C7/C9). Vår enhet är specifikt för den tidiga generationen C7/C9 och 3126E-familjen. Vi erbjuder en separat modell för C9.3 - kontakta oss med din motorserie för bekräftelse.

❓ F2: Hur vet jag när bajonettlåsringen är helt inkopplad om jag inte kan se indikatorn från åtkomsthålet?
Vi inkluderar ett litet spegel-på-en-stick-verktyg som låter dig se den röda/gröna flaggan från vilken vinkel som helst. Dessutom producerar låsringen ett distinkt "klack"-ljud när kolven faller - kan du känna den genom pumpkroppen. För persienninstallationer ger en valfri trådlös vinkelsensor (säljs separat) ett pip när 30 graders rotation uppnås.

❓ F3: Kan jag använda den här växellådan med en återtillverkad pump som har en något kortare spline på grund av ändslipning?
Ja. Den fjäderbelastade piloten rymmer upp till 1,2 mm variation i pumplängd. Om slipningen har tagit bort mer än så kan du lägga till den medföljande mellanläggsbrickan (0,5 mm eller 1,0 mm) bakom pumpflänsen för att återställa det korrekta axiella läget. Manualen innehåller en mätprocedur.

❓ F4: Påverkar snabbkopplingen tidpunkten för aktiveringstrycket - behöver jag fasa om pumpen?
Nej, eftersom utväxlingen och vinkelläget för drivsplines är identiska med OEM-specifikationen. Kopplingen låser vid ett fast rotationsförhållande; det krävs ingen fasjustering. Skruva helt enkelt fast växellådan på motorblocket med samma pluggstift som originalet.

❓ F5: Vad händer om låskulorna slits ut med tiden - kan jag byta ut dem individuellt?
Ja. Satsen innehåller en reservsats med 8 kulor (verktygsstål, 58 HRC) och en ny fjäder. Bytet tar 15 minuter med en enkel låstång - inga speciella pressverktyg behövs. Vi rekommenderar bollinspektion var 10 000:e timme.

❓ F6: Är denna växellåda godkänd av Caterpillar för garantireparationer?
Även om den inte är en OEM-märkt del, uppfyller eller överträffar växellådan alla dimensions- och prestandaspecifikationer för originalet. Många oberoende ombyggare och flottbutiker använder det med fullt förtroende. För garantikänsliga jobb föreslår vi att du kontrollerar med din lokala återförsäljare - men vi har levererat enheter till flera Cat-certifierade reman-anläggningar utan problem.
