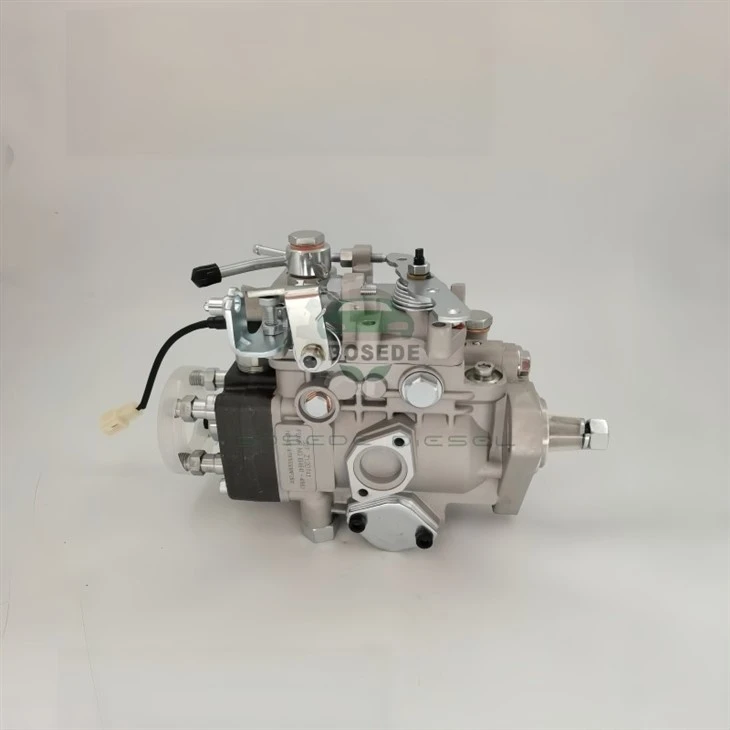

104641-4961 (R2611) VE4/11F1000RNP2611 – Denso rotationspump med precisionshydraulisk styrning för 4-cylindriga applikationer

Denso VE4/11F1000RNP2611 representerar en generation av dieselbränslepumpar som överbryggar rent mekaniska system och helt elektroniska common-rail-arkitekturer. Till skillnad från common-rail, där tryckgenerering och distribution är separata funktioner, integrerar denna roterande fördelarpump båda i ett enda, kompakt hus. Pumpen använder en enda kolv för att generera tryck (upp till 1 200 bar) och ett roterande fördelarhuvud för att rikta det trycksatta bränslet till varje cylinder i rätt eldningsordning. VE4/11F1000RNP2611-beteckningen indikerar:VE(Verteiler-Einspritzpumpe – distributörsinsprutningspump),4(4-cylindrig),11(11 mm kolvdiameter),F1000(kamlyft i 1/100 mm – 10,0 mm lyft), ochRNP2611(specifik regulator och tidskalibrering). Denna pump är kalibrerad för motorer där mekanisk tillförlitlighet och servicevänlighet prioriteras framför den extrema tryckflexibiliteten hos common-rail, och erbjuder en beprövad lösning för medelstora-tillämpningar.

Pumpens hydraulhuvud innehåller en kolv som rör sig fram och tillbaka av en kamplatta och roteras samtidigt för att rikta in fördelarspåret med utloppsportarna för varje cylinder. Tidpunkten för denna inriktning bestämmer starten av insprutningen för varje cylinder. I VE4/11F1000RNP2611 är fördelarspåret bearbetat till en tolerans på ±0,01 mm, vilket säkerställer att tidsavvikelsen mellan cylindrarna är mindre än 0,5 graders vevvinkel. Denna precision är avgörande för jämn tomgång och minimera variationen mellan cylinder-till-cylinder i uteffekt. Kolven har en diameter på 11 mm, en slaglängd på 10,0 mm (given av F1000-kamlyften), och en maximal leverans på 55 mm³/slag vid 1 200 bar, vilket gör den lämplig för motorer med en total cylindervolym på 3,0–4,5 liter.

RNP2611-kalibreringen hänvisar till pumpens hastighets-beroende timing (SDT) och regulatoregenskaper. Pumpen är utrustad med en mekanisk regulator som använder flugvikter för att justera bränsleställets position baserat på motorvarvtal, bibehålla stabil tomgång och förhindra övervarv. Guvernörens svar är skräddarsytt efter motorns vridmomentkurva, vilket ger en specifik sjunkkarakteristik som påverkar motorns belastningsacceptans. Pumpen inkluderar också en tidsstyrningsanordning som förflyttar insprutningstiden när motorvarvtalet ökar, vilket optimerar förbränningsfasen för effektivitet och utsläpp. Tidsinställningen uppnås av en hydraulisk kolv som växlar kamplattan, vilket ger en frammatning på upp till 10 graders vevvinkel vid nominell hastighet.

Denna pump används i en mängd olika 4-cylindriga dieselmotorer, främst i:

Bil:Toyota Land Cruiser (1HZ, 1HD-FT), Hino Dutro, Isuzu NPR (4JJ1) och vissa Mitsubishi Fuso-applikationer.

Industriell:Yanmar, Kubota och John Deere motorer i generatoraggregat, gaffeltruckar och jordbruksmaskiner.

Marin:Hjälp- och små huvudmotorer i fiskefartyg och fritidsbåtar.

Pumpen är konstruerad för motorer med en effekt på 80–150 hk och ett maxvarvtal på 3 200 rpm. Det är inte kompatibelt med motorer som kräver högre flödeshastigheter (över 65 mm³/slag), vilket skulle kräva en större kolv eller en in-pump. Pumpen levereras med en 25 mm drivaxel och ett standardflänsmonteringsmönster, vilket gör den till en direkt ersättning för de flesta VE-pumpapplikationer i detta effektområde.

Korrekt installation av 104641-4961 kräver:

Drivaxelinriktning:Pumpens drivaxel måste vara i linje med motorns tidsmärken. Pumpflänsen har en plugg som säkerställer korrekt orientering; pumpen ska sättas in utan att tvinga den.

Insprutningsledningens vridmoment:Matningsledningarna måste vridas till 25 Nm. Över-vridmoment kan deformera leveransventilhållaren, vilket orsakar internt läckage och tryckförlust.

Guvernörsjustering:Maxhastighetsskruven och tomgångsskruven måste ställas in enligt motorns specifikationer, med hjälp av en varvräknare för att verifiera varvtalet.

Tidsverifiering:Insprutningstiden måste kontrolleras med hjälp av en visare och motorns svänghjulsmärken. Pumpens timing är vanligtvis inställd på en specifik kolvlyft (t.ex. 1,5 mm före TDC) vid den specificerade vevvinkeln.

Efter installationen ska pumpen förberedas genom att dra igång motorn med insprutningsledningarna lösa tills bränslet flödar utan luftbubblor.

F1: Vad betyder beteckningen VE4/11F1000RNP2611 för service och reservdelsbeställning?
S: VE indikerar fördelartyp, 4 är för 4-cylindrig, 11 är kolvdiametern i mm, F1000 är kamlyften (10,0 mm) och RNP2611 är den specifika regulatorn/tidskalibreringen. Denna kalibrering är kritisk; Användning av en pump med en annan RNP-kod kommer att ändra motorns effekt- och emissionsegenskaper.

F2: Kan denna pump eftermonteras till en äldre motor med mekanisk insprutning?
S: Ja, men det kräver att motorn har rätt monteringsfläns och drivväxel. Det kräver också en bränsleavstängd-solenoid och ett ställdon för tidsstyrning, som behöver en strömförsörjning och en styrsignal. Detta är inte ett enkelt byte.

F3: Vilka är tecknen på en sviktande regulator på denna pump?
S: De vanligaste tecknen är oregelbundet tomgångsvarvtal (jakt), fördröjd gasrespons eller överhastighet när lasten tas bort. Ett regulatorkalibreringstest på en testbänk är det enda sättet att bekräfta slitage.

F4: Kräver pumpen periodiska tidskontroller?
A: Ja. Tidpunkten bör verifieras vid varje större service (var 2 000:e timme). Tidstyrningsmanöverdonet kan växla över tiden, och drivväxeln kan slitas, vilket gör att timingen glider.

F5: Kan pumpen användas med biodieselblandningar?
S: Pumpen är kompatibel med B20 biodiesel. För blandningar över B30 kan pumpens livslängd förkortas på grund av den lägre smörjigheten. Vi rekommenderar att du använder en bränsletillsats som förbättrar smörjigheten och förkortar oljebytesintervallet.

F6: Vilken är den vanligaste orsaken till fel i denna pump?
S: Det vanligaste felet är slitage på fördelarhuvudet och kolven, orsakat av nötande partiklar i bränslet. Detta är direkt relaterat till bränslefiltrets skick. Det näst vanligaste är fel på de mekaniska regulatorflugvikterna på grund av trötthet.
