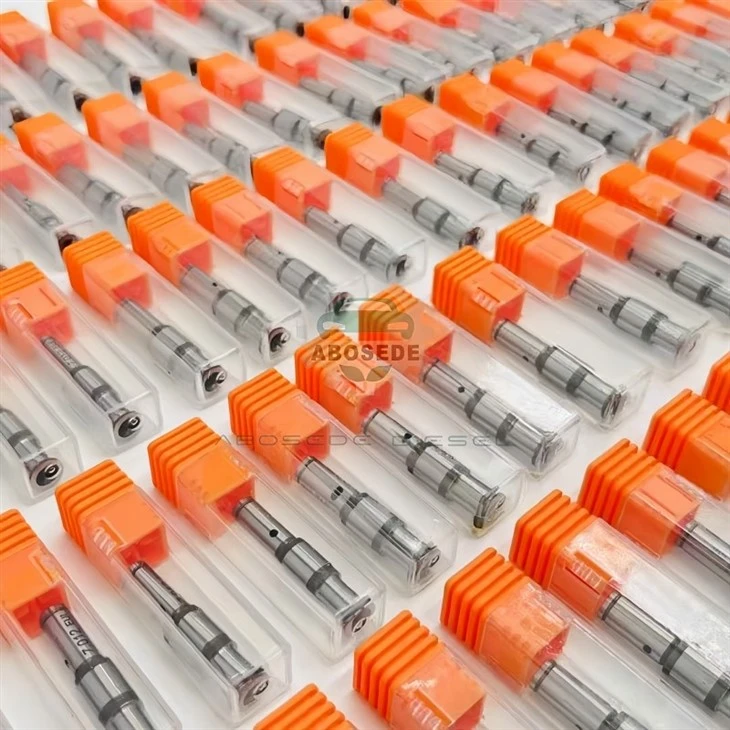

Bosch EUP 7.000 ventilkolv – tröghetsmassareduktion och magnetisk frekvensrespons för 0414750/755/799 seriens enhetspumpar



I höghastighetselektronikenhetspumpsystem (EUP) är ventilkolven det mekaniska gränssnittet mellan solenoidmanöverdonet och den hydrauliska spillkretsen. Varje gång solenoiden aktiveras måste ventilkolven flyttas från sitt sittande läge för att öppna spillporten och sedan återgå för att stänga den-inom några millisekunder. Detröghetsmassaav denna kolv påverkar direkt solenoidens förmåga att uppnå den erforderliga omkopplingshastigheten. En tyngre kolv kräver mer magnetisk kraft för att accelerera, vilket ökar den elektriska belastningen på solenoiden och fördröjer svarstiden. Bosch EUP 7.000 är en ventilkolv speciellt framtagen för enhetspumpar i serierna Bosch 0414750, 0414755 och 0414799, med en distinkt designprioritet:minskning av tröghetsmassa genom en optimerad ihålig skaftgeometri och en reducerad landbredd. Genom att ta bort material från det icke-kritiska skaftområdet och förfina kontrollkantens landbredd från 0,9 mm till 0,75 mm, uppnår EUP 7.000 en minskning av massan med 12 % jämfört med tidigare ventilkolvar (EUP 6.990/6.995). Denna massminskning översätts till en snabbare magnetsvarstid-vanligtvis 0,05–0,08 ms förbättring av stängningsfördröjningen-som möjliggör mer exakt kontroll av insprutningsstarten (SOI) vid höga motorvarvtal. När en tyngre ventilkolv används i applikationer som kräver 7 000-specifikationen, kämpar solenoiden för att bibehålla rätt timing, vilket resulterar i eneffektförlust vid högt varvtaloch en märkbar minskning av motorns reaktionsförmåga över 1 800 rpm. Denna guide placerar om ventilkolven som endynamisk systemkomponentdär massa direkt påverkar timingnoggrannheten.



EUP 7.000 ventilkolven är en direkt ersättningskomponent för följande Bosch EUP-serier, speciellt för tillämpningar som kräver specifikationen för lättare kolv:

Bosch 0414750– 12-ventils EUP i MAN D20/D26, DAF MX-motorer (Euro 3/4)

Bosch 0414755– Förbättrad Euro 4/5-version för Volvo D13 och Renault DXi

Bosch 0414799– Industriell variant med högt flöde för generatorer och marina

Dessa EUP-enheter finns i:

MAN TGA, TGS, TGX– D20, D26 motorer

DAF XF, CF– MX‑11, MX‑13 motorer

Volvo FH, FM– D13-serien (Euro 4/5)

Renault Premium, Magnum– DXi 11, 13

Industriella tillämpningar– Liebherr, MTU, Cummins QSK med Bosch EUP

EUP 7 000 kan identifieras av dessihåligt skaft-ett borrat hålrum som sträcker sig från kolvens icke-kontrollerande ände-och enlättare totalvikt(ungefär 13,2 g mot . 15.0 g för EUP 6,990). Bosch-artikelnumret är vanligtvis stämplat på skaftet som 7 000-xxx eller 2 418 455 3xx. Kontrollera alltid att pumpens solenoidkalibrering matchar 7 000-specifikationen; Användning av en tyngre ventilkolv kan förskjuta insprutningstiden med upp till 0,15 ms vid 2 000 rpm.



Parameter	Specifikation
Bosch referens	EUP 7 000 (2 418 455 3xx-serien – bekräfta med pump)
Komponenttyp	Ventilkolv med reduktion av ihålig skaft
Basmaterial	Höghastighetsverktygsstål (ASP 2053) – HRC 62–66
Ytbeläggning	DLC (diamantliknande kol) – 3–5 µm, Ra Mindre än eller lika med 0,04 µm
Kolvmassa	13,2 g ± 0,2 g – 12 % lättare än EUP 6,990
Styr kantens landbredd	0,75 mm – reducerad från 0,9 mm till lägre massa
Ihåligt skaft djup	10 mm – minskar massan samtidigt som den strukturella styrkan bibehålls
Styr kantgeometri	45 graders avfasning, skarp kant för exakt spillkontroll
Matchande passform	0,004 – 0,008 mm (med ventilhushål)
Solenoid stängningsfördröjning	Mindre än eller lika med 0,25 ms (mätt vid 100 graders bränsletemperatur) – 0,05 ms snabbare än EUP 6,990
Rekommenderad ersättning	800 000–1 000 000 km (på motorväg) / 8 000–10 000 timmar (industriell)
Inspektionsmetod	Viktkontroll; DLC-beläggningsinspektion; kontrollkantslitage



En EUP 7 000 som har ersatts med en tyngre eller sliten ventilkolv avslöjar sig genom distinkta symtom med höga varvtal:

Minskad effekt över 1 800 rpm– den tyngre kolven kan inte stängas tillräckligt snabbt, vilket fördröjer starten av insprutningen vid höga motorvarvtal.

Solenoid överhettning– den högre massan kräver ökad ström för att flytta kolven, vilket höjer spoltemperaturen med 8–10 grader.

Inkonsekvent högbelastningstid– ECU:ns tidskorrigeringar blir instabila när solenoiden kämpar för att upprätthålla målstarten för injektionen.

Hörbar solenoid klickändring– en tyngre kolv ger ett "mattare" klick jämfört med det skarpa ljudet från 7.000.

A workshop test: measure the solenoid current waveform at 2,000 rpm. If the current peak duration is longer than the specification (typically >1,2 ms), är kolvens massa för hög-kontrollera kolvens artikelnummer och vikt.



Förhållandet mellan ventilkolvens massa och solenoidsvaret är lika kritiskt i common-rail-injektorer, där kontrollventilkolvens massa direkt påverkar injektorns förmåga att följa ECU:ns tidskommandon. Konceptet att reducera massan för att förbättra frekvensresponsen är en universell princip i alla solenoidmanövrerade dieselinsprutningssystem, vilket gör EUP 7.000 till en utmärkt utbildningskomponent för att förstå injektorns dynamik.



F1: Jag bytte ut en ventilkolv och nu känns min motor trög över 1 800 rpm-kan kolvens massa vara problemet?
Ja-om du installerade en tyngre EUP 6.990 eller 6.995 istället för 7.000, kan solenoiden inte stänga kolven tillräckligt snabbt vid höga hastigheter. Kontrollera artikelnumret och vikten på den installerade kolven. De 7 000 ska väga 13,2 g; om den är tyngre, byt ut den mot rätt enhet.

F2: Kan jag bearbeta ett ihåligt skaft till en EUP 6.990 för att skapa en 7.000?
Nej-det ihåliga skaftet är precisionsbearbetat och balanserat; varje fältändring kommer att obalansera kolven och introducera vibrationer. Det kommer också att ogiltigförklara DLC-beläggningen och kan orsaka kramper. Använd alltid äkta Bosch 7.000.

F3: Kräver EUP 7.000 en annan solenoidkalibrering?
Ja-den lägre massan betyder att solenoiden kräver en något annorlunda strömprofil för att uppnå samma stängningstid. Efter installationen, använd ett diagnostiskt verktyg för att återställa solenoidens anpassningsvärden; ECU:n kommer sedan att lära sig om de korrekta aktuella parametrarna under de kommande driftscyklerna.

F4: Hur kan jag se om en ventilkolv är 7 000 utan att väga den?
7.000 har ett synligt ihåligt skaft-ett borrat hålrum på den icke-kontrollerande änden. Den har också ett smalare kontrollkantområde (0,75 mm) jämfört med 6,990 (0,8 mm) och 6,995 (0,9 mm). Ett 10× förstoringsglas kommer att avslöja dessa skillnader.

F5: Kan en sliten ventilkolv orsaka magnetfel?
Ja-en sliten eller tung kolv ökar solenoidens strömdrag, vilket kan överhetta spolen och orsaka isolationsbrott. Att byta ut kolven mot rätt EUP 7.000 minskar den elektriska belastningen och förlänger solenoidens livslängd.

F6: Är EUP 7.000 kompatibel med alla 0414750/755/799 pumpar?
7.000 är kompatibel med dessa pumpserier, men endast om pumpens solenoidkalibrering är inställd för den lättare kolven. Vissa pumpar kan ha ursprungligen kalibrerats för 6.990; i sådana fall kommer montering av en 7.000 att kräva en återställning av solenoidens anpassning. Se alltid Bosch servicemanual för ditt specifika pumpserienummer.
